Premières acquisitions avec le spectrographe LISA (Shelyak Instruments)

LISA (Shelyak Instruments) est un spectrographe, muni d'un réseau 300 t/mm, spécialement conçu pour l'acquisition de spectres basse résolution (R ~1000). Réseau 300 t/mm.
Il est optimisé pour travailler avec des télescopes ouverts (F/D 5 - 6,3). C'est un premier avantage par rapport à l'utilisation d'un Lhires III en basse résolution. Le gain en luminosité est conséquent, la trace de l'étoile trés fine.
L'autre point positif est la meilleure constance de la résolution sur l'ensemble du domaine spectral.

La résolution est supérieure à celle obtenue avec un Lhires 150 l/mm : premier essais à 930<R<980 avec la fente de 35 mcm pour R ~ 750 au mieux avec le Lhires (on verra que le gain est important pour la séparation de certaines raies, notamment [OIII]4363 HI 4340 ou encore [SII] 6716 et 6731)

La starlight SXV-H9 est munie de l'excellent capteur Sony ICX-285 (bonne efficacité - bruit faible et régulier). Malgré sa petite taille (9 mm x 6.7 mm), il permet néanmoins d'obtenir un large domaine spectral (380 nm à 730 nm).

La conception mécanique est particulièrement robuste.

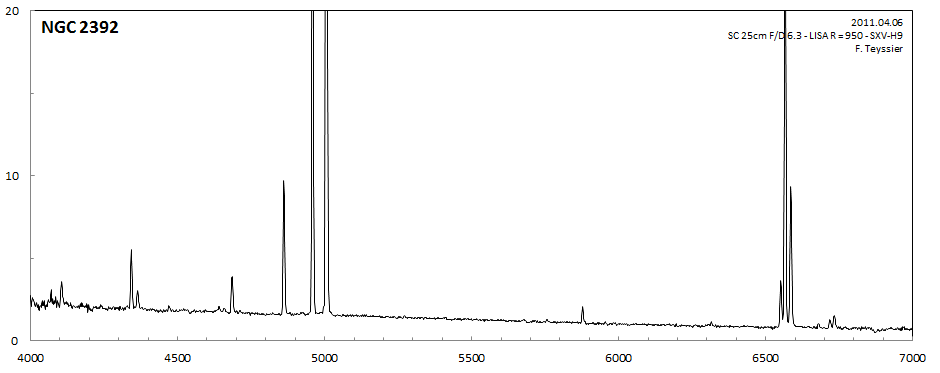

Après un classique spectre de la lumière du jour, sa première acquisition a été la symbiotique CI Cygni (mag V = 10.8) le 22 mars 2011. La galaxie de Seyfert NGC 4151 m'a permis d'obtenir mon premier spectre extra-galactique. Le spectre de la nébuleuse NGC2392 permet d'apprécier la séparation des raies [OIII]4363 - HI 4340 ou [SII] 6716 et 6731. Les raies [NII] seront facilement séparées de HI 6563 par ajustement gaussien. La séparation de ces raies est importante pour la détermination des condistions physiques des nébuleuses ou des zones nébulaires (novae, symbiotiques, ...).

Les spectres ont été traités en automatique par RLhires.



_____________________________________________________________________________

Meade LX200 SC 10"
Réducteur de focale Lumicon x0,63
Starlight SXV-H9
LISA 300 l/mm R 900 à 1000 http://www.shelyak.com/rubrique.php?id_rubrique=12

Acquisition : MaximDL
Traitement : RLhires
Présentation des spectres 2D : Excel 2010
_____________________________________________________________________________



Epsilon Aurigae : une étoile double trés complexe (http://www.hposoft.com/campaign09.html)

Avec la fente 19 mcm

Comparaison des résultats obtenus avec les fentes 19 et 23 mcm


07/04/2011 Fente 35 mcm R = 950
08/04/2011 Fente 19 mcm R = 1050
07/04/2011 Fente 35 mcm R = 950
08/04/2011 Fente 19 mcm R = 1050
Na I D
H alpha



Triplet du magnésium
Spectre Soleil Fente 19mcm

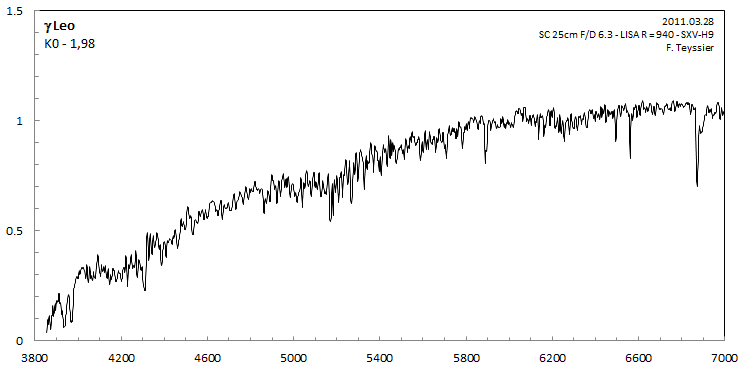

Un série d'étoiles "normales", des plus chaudes aux plus froides

On notera la bonne constance de la résolution sur l'ensemble du domaine spectral, y compris dans le bleu.





Quelques symbiotiques.


Le spectre de CI Cygni (26/03/2010) est le premier spectre acquis par le LISA.
V694 Mon est une étoile extraordinaire dont le spectre présente à certaines époques de profondes absorptions précédant les raies de Balmer et correspondant à des vitesses allant jusqu'à plusieurs milliers de km/s. On estime que ces absorptions sont formées dans un jet de matière émis par le systéme dans la direction de visée (l'équivalent d'un quasars de type BL Lac à l'échelle d'une étoile)
UV Aur est une symbiotique renfermant une Mira carbonée



Symbiotiques


Etoiles Be



Plus loin

Les galaxies de Seyfert sont des intermédaires entre les galaxies normales et les quasars. Elles sont caractérisées par d'intenses raies d'émissions.

Ce sont les premiers objets extragalactiques que j'ai réalisé en spectroscopie.

NGC 4151 Galaxie de Seyfert

AD (2000) : 12 10 32.659 DE (2000) : +39 24 20.74
z ~ 0.003262 - V(km/s) 976
(CDS Simbad)

27 03 2011 | SC 25 cm |LISA R:1000 |SXV-H9 6 x 600 sec | Acquisition : Maxim DL | Traitement : RLhires +VSpec

Décalage spectral :

La valeur du CDS est 0.0033, soit un écart de 6%

z = 0.0031 correspond à une distance de 12.8 MParsecs (avec H0 = km.s-1.Mpc-1), soit 42 millions années-lumières (on trouve généralment la valeur de 43 M A.L.)

Température électronique, estimée à partir des mesures des intensités des raies [OIII] 5007, 4959 et 4363



R = (37.6 +12.1) / 1.5 = 32.5

Ce qui donne T = 24000 K (valeur publiée : T = 20 000 K)

NGC 4051 Galaxie de Seyfert

L'objet le plus difficile que j'ai imagé, jusqu'à présent. Simbad donne une mag V de 13.8.

08/04/2011 - 6x600 sec bin 2 - fente 35 mcm

Nébuleuses planétaires

La bonne séparation des raies permettra d'estimer aisément les caractéristiques physiques de la nébuleuse (température et densité éléctronique)

Etoiles Wolf Rayet



Modification trappe d'accés au réglage du réseau



Cette modification permet d'éviter que les plaques de la plaque appuient sur le bras de réglage du réseau. Cette légére flexion provoque un décalage de la trace spectrale vers le bord de l'image.

Mesures Résolution (FWHM = f(lambda))

Slit : 23 mcm
CCD : Starlight SXV-H9 (pixels = 6.45 mcm)
Object : neon light

Method : Visual Spec

For two different focalisation tunings



Slit : 19 mcm
CCD : Starlight SXV-H9 (pixels = 6.45 mcm)
Object : M57

Method : gaussian fitting
